RFC7540 笔记(五)——Flow Control

这一篇主要讲 Flow Control,包含 5.2 节和 6.9 节的内容。

5.2 Flow Control

Flow control 这个词相信大家并不陌生,因为 TCP 中也有。不过 HTTP/1.1 并未包含 flow control 机制,依靠 TCP 的 flow control 也工作得很好,为什么 HTTP/2 需要添加呢?原因很明显,因为 HTTP/2 引入了 stream 和 multiplexing,想让众多 stream 协同工作,就需要一种控制机制。

5.2.1 Flow-Control Principles

这一节讲了 flow control 的基本原则。挑几条解释一下:

  • Flow control is specific to a connection. Both types of flow control are between the endpoints of a single hop and not over the entire end-to-end path.

    意思是说,flow control 的作用范围并不是从浏览器到所访问网站的“end-to-end path”,而是针对每个 connection 的。比如说,server 前面有一个 front-end proxy 如 Nginx,这时就会有两个 connection,browser <—> Nginx, Nginx <—> server。flow control 分别作用于两个 connection。详情参考这里

  • H2 的 flow-control 是 receiver 控制 sender 发送速度的一种机制。这里的 receiver 和 sender 指的不是 client 和 server,而是谁当前在发送 frame,谁就是 sender,peer 则是 receiver。

  • flow-control 无法禁用。

  • RFC 只规定 WINDOW_UPDATE 的语义,而不规定具体的算法。不同的 HTTP/2 实现可以选择不同的 flow-control 策略。

  • HTTP/2 的 flow control 既可以作用于 stream,也可以作用于 connection。

6.9 WINDOW_UPDATE

下面具体讲一下 WINDOW_UPDATE。WINDOW_UPDATE 是一种 frame,payload 结构如下:

+-+-------------------------------------------------------------+
|R|                Window Size Increment (31)                   |
+-+-------------------------------------------------------------+

Window Size Increment 是一个 31 位整数,取值范围 1~2^31-1。在说明其含义之前,还需要介绍另一个概念:flow-control window。

6.9.1 The Flow-Control Window

Flow-control window 被用来限制 sender 的发送速度。

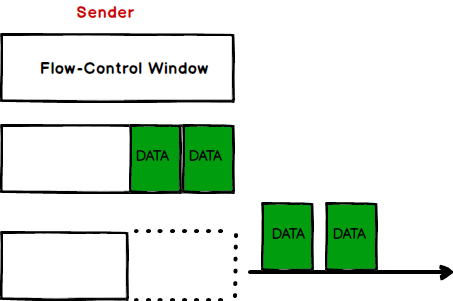

用一张图来说明原理:sender 发送了两个 DATA frame,则 flow-control window 的大小就要减掉发送 DATA frame 的 payload 的大小。发送其它类型的 frame 不会减小窗口。不允许发送 payload 大小超过 window 的 DATA。

Sender 发送 DATA 给 receiver,receiver 接到之后必然需要通过某种方法通知 sender 来恢复 window,否则后续的 DATA 可能就发不过来了。怎么通知呢?正是通过 WINDOW_UPDATE。Receiver 接收到 DATA 之后,发送 WINDOW_UPDATE 给 sender,其中 Window Size Increment 的值代表 sender 应该把 window 增大多少。 注意这个值并不一定等于 DATA payload 大小,具体是多少取决于实现所用的算法。通过这种方式,receiver 就可以限制 sender 的发送速度了。Flow-control window 的大小实际上代表 receiver 处理接收到数据的速度快慢。

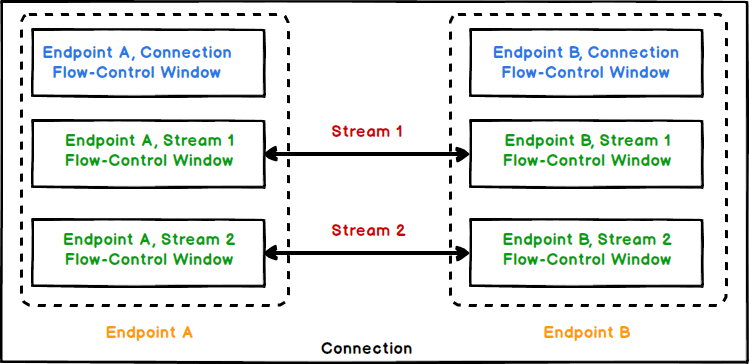

之前提到:HTTP/2 的 flow control 既可以作用于 stream,也可以作用于 connection。Connection 也有 flow-control window,如下图所示:

这里又涉及一个 RFC 中没讲清楚的问题:每个 stream/connection 到底维护几个 window?答案是每个 endpoint 各有一个,这两个 window 是不同且独立的。因为 stream 是双向的,理论上每个 endpoint 都可以作为 sender,所以两边都需要窗口来控制发送速度(在实现中,每个 endpoint 除了维护自己的 window,也会记录 peer window 的 size,就不展开讲了)。

Connection flow-control window 和 stream flow-control window 的关系可以总结为:一起减,分开加。“一起减”指的是任意 stream 发送 DATA,作为 sender 的 endpoint 的 connection 和 stream window 大小都要减少。“分开加”指的是 WINDOW_UPDATE 要么增大 stream 的 window,要么增大 connection 的 window:在 stream 0 上发送,增大 connection window,在非零 stream 上发送,增大对应 stream 的 window。

可以看到,HTTP/2 的 flow-contorl 和 TCP 的滑动窗口作用类似,但不建议用滑动窗口来类比,原因如下:

  • HTTP/2 flow-control 不带确认功能,只是用来控制发送速度
  • HTTP/2 中并不区分发送方窗口和接收方窗口

6.9.2 Initial Flow-Control Window Size

关于 flow control 还剩下一个重点没讲,那就是初始窗口大小

Connection 和 stream 的初始 flow-control window 大小都是 65535,代表 65535 bytes。Connection 的初始窗口大小不能改变,但 stream 的可以,通过发送 SETTINGS frame,携带 SETTINGS_INITIAL_WINDOW_SIZE,这个值即为新的 stream flow-control window 初始大小。

初始窗口大小的改变针对所有 stream 而非单个。对于非活跃 stream 而言,改变初始窗口大小对它们影响不大,只要之后真正开始在上面发数据时按新的大小生成窗口即可。

对于活跃 stream(openhalf-closed ,参考笔记四),情况就比较复杂了。RFC 中规定:

When the value of SETTINGS_INITIAL_WINDOW_SIZE changes, a receiver MUST adjust the size of all stream flow-control windows that it maintains by the difference between the new value and the old value.

这就有可能造成窗口大小变为负数。举例如下:

1. 初始 window size = 65535
2. 在某个 stream 上发送了 60KB 的 DATA,更新 window size = 65536 - 60K
3. 这时,初始 window size 被设置为 16KB
4. 当前 window size
 = 原来的 window size + 初始 window size 的变化值
 = (65536 - 60K) + (16K - 65535)
 = -44K

窗口大小为负数并不会造成错误,但会阻止 sender 发送 DATA。一旦出现这种情况,只有等待 WINDOW_UPDATE 增加窗口大小,才能继续发送 DATA。
